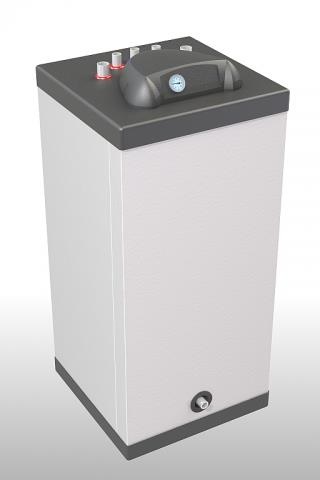

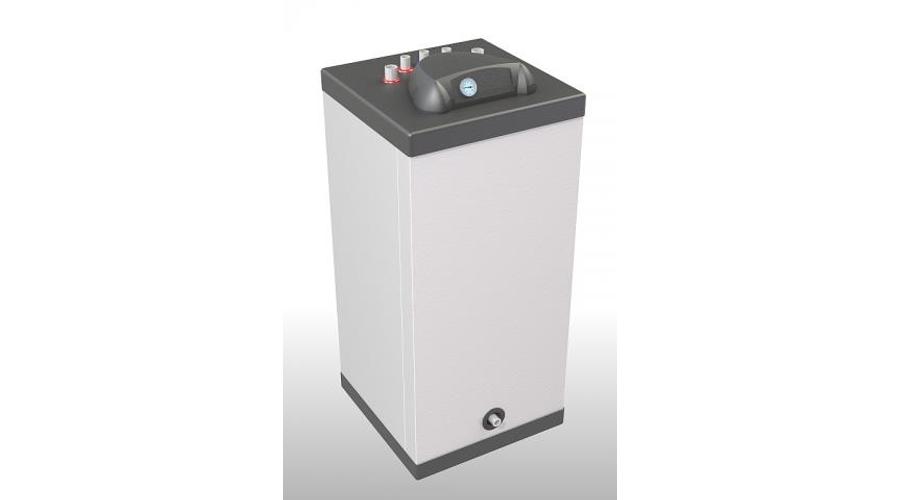

ELEKTROMET WGJ-SQ 150 SZÖGLETES ÁLLÓ INDIREKT FŰTÉSŰ ZOMÁNCOZOTT MELEGVÍZTÁROLÓ
|
Leírás
A WGJ-SQ típusú négyzet alakú indirekt fűtésű tárolóknak az összes csatlakozása a tetején van. Használati melegvíz előállítására és tárolására szolgálnak.
A csapvíz felmelegítéséhez szükséges hőt forró víz szolgáltatja (például egy központi fűtőkazánból), amely a tartály belsejében egy nagy fűtőfelülettel rendelkező spiráltekercsen keresztül áramlik. Ez a hő, felmelegíti a tekercs falát, amely felmelegíti a tartályban felhalmozódott hasznos vizet.
A tartály acéllemezből készül, amelyet belül egy speciális kerámia zománc réteg borít, létrehozva ezzel egy üveges bevonatot, ami véd a korróziótól és biztosítja a fűtött használati víz jó minőségét. A tartály további korrózióvédelmét a magnézium-anód biztosítja, amelynek működése a tartály és az anód elektrokémiai potenciáljának különbségén alapul.
A tartály hőszigetelése 5 cm-es CFC-mentes poliuretán habrétegből készül, amelyet porfestékkel bevont vékony acéllemezből készült burkolat, valamint alsó és felső műanyag burkolat borít.
|
Jellemző |
mérték |
WGJ-SQ 100 |
WGJ-SQ 120 |
WGJ-SQ 150 |
|
|
Tároló kapacitás |
l |
100 |
120 |
150 |
|
|
Fűtőtekerecs felülete |
m² |
0,95 |
1,1 |
1,25 |
|
|
Fűtőtekerecs kapacitása |
l |
5,2 |
5,8 |
6,6 |
|
|
Állandó melegvizes teljesítmény* |
|
|
|
|
|
|
80/10/45°C |
|
600 |
690 |
810 |
|
|
70/10/45°C |
|
515 |
590 |
680 |
|
|
60/10/45°C |
l/h |
370 |
420 |
490 |
|
|
Állandó fűtési teljesítmény* |
|
|
|
|
|
|
80/10/45°C |
|
26 |
30 |
35 |
|
|
70/10/45°C |
|
21 |
24 |
28 |
|
|
60/10/45°C |
kW |
16 |
18 |
21 |
|
|
Kiindulási melegvizes teljesítmény* (kiindulási 50 ° C) |
|
|
|
|
|
|
80/10/45°C |
|
130 |
150 |
200 |
|
|
70/10/45°C |
|
120 |
140 |
180 |
|
|
60/10/45°C |
l/10 perc |
110 |
130 |
160 |
|
|
Tekerecsen átfolyó víz nyomása |
mbar |
20 |
25 |
30 |
|
|
Hatékonysági faktor NL (kiindulási 50 ° C) |
|
1,0 |
1,1 |
1,2 |
|
|
ErP osztály** |
|
B |
B |
B |
|
|
A tároló működési adatai |
Max. működési nyomás és hőmérséklet pr = 0, 6 MPa, tm = 80°C |
||||
|
A fűtőközeg működési adatai |
Max. működési nyomás és hőmérséklet pr = 0, 6 MPa, tm = 100°C |
||||
|
Súly |
kg |
81 |
91 |
105 |
|
|
Előremenő csatlakozó mérete |
WE |
|
1" |
1" |
1" |
|
Visszatérő csatlakozó mérete |
WY |
|
1" |
1" |
1" |
|
Hidegvíz csatlakozó |
ZW |
|
¾" |
¾" |
¾" |
|
Forróvíz csatlakozó |
CW |
|
¾" |
¾" |
¾" |
|
Hőmérséklet érzékelő |
CT |
|
½" |
½" |
½" |
|
Leeresztő csatlakozó |
OD |
|
½" |
½" |
½" |
|
Modell |
mérték |
L |
A |
B |
C |
E |
F |
G |
J |
K |
|
WGJ-SQ 100 |
mm |
1150 |
505 |
505 |
62,5 |
130 |
75 |
50 |
125 |
136 |
|
WGJ-SQ 120 |
mm |
1000 |
615 |
615 |
75 |
130 |
75 |
50 |
130 |
150 |
|
WGJ-SQ 150 |
mm |
1150 |
615 |
615 |
75 |
130 |
75 |
50 |
130 |
150 |
Garancia 24 hónap
