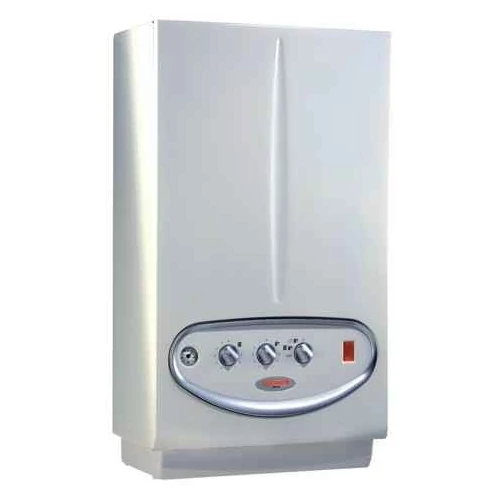

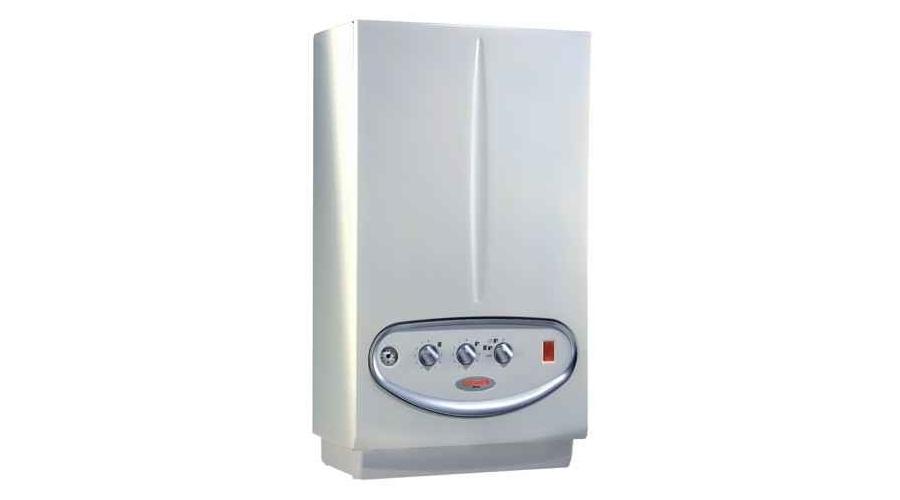

Immergas Victrix 12 kW X TT 2 ErP FŰTŐ Kondenzációs fali gázkazán
|
Leírás
A Victrix 12 kW X (gyári jelölése: VICTRIX X 12 2 I) fali készülék csak fűtésre, előkészítve külső tároló bekötésére. Kompakt méreteinek köszönhetően a lakás szinte bármely részén elhelyezhető. A Victrix 12 kW X kazánok új, nagyteljesítményű hidraulikai egysége kis szervizigényű. A készülék az AMICO távszabályzóval (opcionális) könnyen és gyorsan, a készüléktől távolról is vezérelhető. Külső érzékelő (opcionális) csatlakoztatása esetén időjárásfüggő szabályozás (alap felszereltség) használata is lehetséges. Felhasználóbarát elektronikájának köszönhetően egyszerűen üzemeltethető, az állapotjelző ábrák könnyen értelmezhetők.
- KIS MÉRETEK, NAGYSZERŰ TELJESÍTMÉNY, ELEGÁNS MEGJELENÉS
Kis méretei ideálissá teszik szűk helyre történő telepítésre. Mélysége csak 25cm! -
HŐSZIGETELT PRIMER HŐCSERÉLŐ
Hőszigetelő tulajdonságú kompozit műanyag burkolatának köszönhetően csökken az ott fellépő hőveszteség, melynek révén a kazán hatásfoka még tovább javul. Az új kialakításnak köszönhetően a készülék tömege mérséklődött. A hőcserélőn kézi légtelenítő szelep található, melyet automata szeleppel is ki lehet egészíteni. -
KÉSLELTETETT TELJESÍTMÉNYFELFUTÁS
Az elektronikus lángmoduláció folyamatos energia megtakarítás és emelt szintű komfort biztosítása mellett képes a fűtővíz, valamint a használati melegvíz hőmérsékletének megfelelő szabályozására. A maximális teljesítményt rögzítetten tíz perc elteltével éri el, ezáltal csökkentve a ki-bekapcsolások számát, növelve a hőcserélő élettartamát. -
ÚJ DIGITÁLIS KEZELŐFELÜLET
A digitális kezelőfelület biztosítja a készülék könnyű kezelhetőségét. A kézreálló gombokkal pontosan beállítható a hőmérséklet, illetve az egyéb paraméterek. A kijelző ábrák és kódok segítségével tájékoztat az aktuális üzemmódról és az esetleges hibákról. -
AUTOMATIKUS BY-PASS
Az automatikus by-pass része a készülék alapfelszerelésének, és lehetővé teszi a kazán használatát termosztatikus szeleppel felszerelt radiátoros rendszer esetén is. -
MOTOROS VÁLTÓSZELEP KÜLSŐ TÁROLÓ HASZNÁLATÁHOZ
A használati melegvíz előállításakor a beépített, motoros váltószelep irányítja a kazánvizet a külső tároló felé. A készülék a váltószelepszelep működtetéséhez szükséges motort nem tartalmazza. -
EGYÜTTMŰKÖDÉS A DIM EGYSÉGEKKEL
A VICTRIX 12 kW X készülékek képesek teljes körűen együttműködni az Immergas DIM egységeivel, így lehetséges több, egymástól független fűtési kör (akár radiátoros, akár kevert) kialakítása. -
BEÉPÍTETT IDŐJÁRÁSFÜGGŐ SZABÁLYOZÁS
Az időjárásfüggő szabályozás magasabb komfort mellett biztosít költséghatékonyabb üzemelést. Az elektronika a külső hőmérséklet függvényében változtatja a kazánvíz-hőmérsékletet, így energiát takarít meg és magasabb komfortot biztosít. -
KONDENZÁCIÓS TECHNOLÓGIA
Az égéstermék rejtett hőjének (vízgőz tartalmának) kihasználása (kondenzációja) révén ugyanannyi energiát, mint a hagyományos, nem kondenzációs készülékek, kevesebb gáz eltüzelésével képesek leadni. A jobb tüzeléstechnikai hatásfok révén nem csak energiát takarít meg, hanem a környezetet is kevésbé terheli. -
IPX4D ELEKTROMOS VÉDETTSÉG
Magas páratartalmú és fröccsenő vizes környezetben is biztosítja a készülék biztonságos működését.
Műszaki adatok:
|
Névleges hőterhelés |
kW |
12,3 |
|
Névleges hőteljesítmény |
kW |
12,0 |
|
Minimális hőterhelés |
kW |
2,0 |
|
Minimális hőteljesítmény |
kW |
1,9 |
|
Hatásfok teljes terhelésnél (80/60°C) |
% |
97,7 |
|
Hatásfok minimális terhelésnél (80/60°C) |
% |
93,2 |
|
Hatásfok teljes terhelésnél (50/30°C) |
% |
106,9 |
|
Hatásfok minimális terhelésnél (50/30°C) |
% |
102,4 |
|
Hatásfok minimális terhelésnél (40/30°C) |
% |
107,0 |
|
Hatásfok minimális terhelésnél (40/30°C) |
% |
106,8 |
Fűtési kör jellemzői
|
Fűtési előremenő hőmérséklet-tartomány (radiátoros / felületfűtéses) |
°C |
25-85 / 25-50 |
|
Maximális kazánvíz hőmérséklet |
°C |
90 |
|
Maximális üzemi nyomás |
bar |
3 |
|
Tágulási tartály térfogata (névleges/hasznos) |
liter |
8 / 5,7 |
|
Tágulási tartály előnyomása |
bar |
1,0 |
|
Keringető szivattyú emelőmagassága (1000 l/h) |
kPa (vom) |
8,24 (0,84) |
|
Névleges HMV teljesítmény |
kW |
12,0 |
|
HMV hőmérséklet-tartomány |
°C |
20 - 60 |
|
Maximális nyomás a HMV körben |
bar |
8 |
|
HMV teljesítmény folyamatos üzemben (Δt=30°C) |
liter/perc |
6,3 |
|
HMV teljesítmény az első tíz percben Δt=30°C mellett: - UB 80 tároló esetén |
liter/perc |
17,2 |
|
- UB 105 tároló esetén |
liter/perc |
21,0 |
|
- UB 120 tároló esetén |
liter/perc |
21,1 |
|
- UB 200 tároló esetén |
liter/perc |
22,1 |
|
HMV köri tágulási tartály térfogata: - UB 80 tároló esetén |
liter |
4 |
|
- UB 105 tároló esetén |
liter |
4 |
|
- UB 120 tároló esetén |
liter |
5 |
|
- UB 200 tároló esetén |
liter |
8 |
|
HMV köri tágulási tartály előnyomása |
bar |
3,5 |
|
"H" típusú földgáz (G20) |
mbar |
25 |
|
Fogyasztás névleges teljesítményen (Ha=36MJ/normál m3) |
m3/h |
1,05 |
|
Hálózati feszültség |
V/Hz |
230/50 |
|
Névleges áramfelvétel |
A |
0,55 |
|
Névleges elektromos teljesítmény |
W |
120 |
|
Ventilátor teljesítményigénye |
W |
80,7 |
|
Keringető szivattyú teljesítményigénye |
W |
9,3 |
|
Elektromos védettség |
IP |
IPX4D |
|
Kazánvíz térfogat |
liter |
3,0 |
|
Teljes tömeg (víz nélkül) |
kg |
36,5 |
|
BEFOGLALÓ MÉRETEK |
||||
|
Típus |
Magasság [mm] |
Szélesség [mm] |
Mélység [mm] |
Füstgáz elvezetés / levegő bevezetés mérete [mm] |
|
VICTRIX 12 kW X |
795 |
440 |
250 |
Ø 60/100 |
|
CSATLAKOZÓ MÉRETEK |
|||||||
|---|---|---|---|---|---|---|---|
|
Típus |
Fűtési előremenő: M |
Fűtési visszatérő: R |
Használati melegvíz: AC |
Kondenzvíz elvezetés: SC |
Használati hidegvíz: AF |
Gáz: G |
Elektromos hálózat: V |
|
VICTRIX 12 kW X |
3/4" |
3/4" |
1/2" |
NA25 |
1/2" |
1/2" |
22OV / 50Hz |
