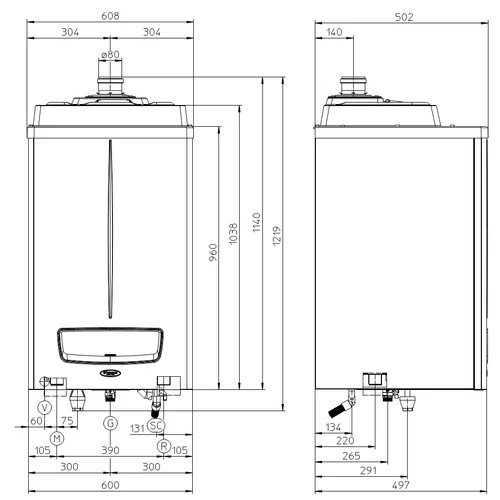

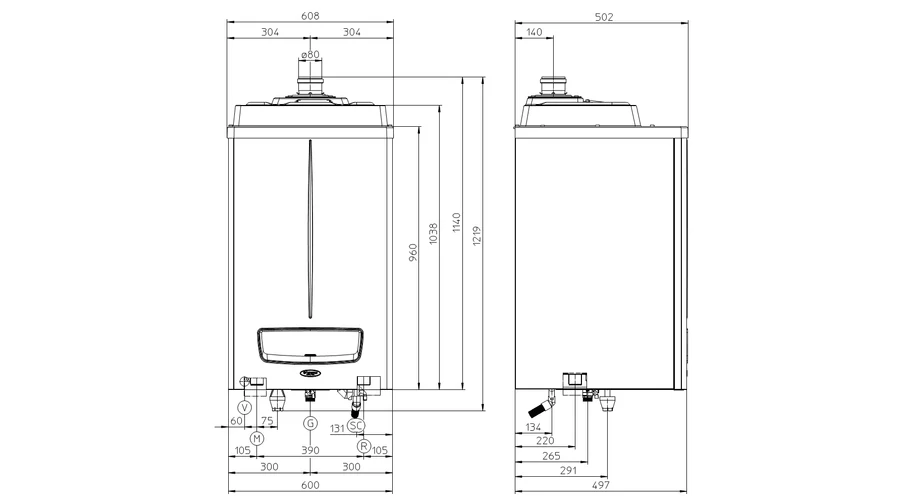

Immergas Victrix PRO 80 KW ErP Fűtő kondenzációs kazán
|
Leírás
A VICTRIX Pro 80 ErP gázkészülék egy nagy hőteljesítményű (80,3 kW @ 50/30 C), falra szerelhető kondenzációs kazán. Indirekt tároló csatlakoztatásával képes használati melegvizet előállítani. Nagy teljesítménye és kaszkádba kötési lehetősége miatt társasházak, ipari létesítmények ideális megoldása lehet. A digitális kaszkád és zóna vezérlő csatlakoztatásával lehetőség van három fűtési kör (egy direkt kör és maximum két keverőszelepes, vagy további két direkt kör) kialakítására, valamint egy indirekt HMV tároló vezérlésére. A kaszkád szabályozó akár 8 VICTRIX Pro készüléket is képes vezérelni, folyamatos teljesítmény-szabályozás mellett. A kaszkád szabályozó egységekből akár 5 is összeköthető, így összesen 15 fűtési kör (5 direkt és 10 keverőszelepes vagy direkt) kialakítása lehetséges, valamint 5 HMV tároló vezérlése. Fűtési rendszer kialakításához a készüléket hidraulikai váltón keresztül kell a rendszerhez csatlakoztatni, mert a készülék szivattyúja nem képes a teljes rendszerben lévő vizet keringtetni.
ROZSDAMENTES ACÉL HŐCSERÉLŐ
A fűtő köri hőcserélő rozsdamentes acélból készült.
MÉG SZÉLESEBB MODULÁCIÓS TARTOMÁNY
Működés közben a teljesítmény 10-100% között változik a pillanatnyi szükségleteknek megfelelően.
DIGITÁLIS VEZÉRLÉSŰ LÁNGMODULÁCIÓ
Az elektronikus lángmoduláció folyamatos energia megtakarítás és emelt szintű komfort biztosítása mellett képes a fűtővíz, valamint a használati melegvíz hőmérsékletének megfelelő szabályozására.
ELŐKÉSZÍTVE KÜLSŐ TÁROLÓ CSATLAKOZATÁSÁRA
Használati melegvíz előállítására indirekt tároló csatlakoztatásával képes, melynek vezérlése a készülék alapfelszereltsége. A csatlakoztatáshoz motoros váltószelep készlet (opcionális) szükséges.
DIGITÁLIS KEZELŐFELÜLET
A digitális kezelőfelület biztosítja a készülék könnyű kezelhetőségét. A kézreálló gombokkal pontosan beállítható a hőmérséklet, illetve az egyéb paraméterek. A kijelző ábrák és kódok segítségével tájékoztat az aktuális üzemmódról és az esetleges hibákról.
BEÉPÍTETT IDŐJÁRÁSFÜGGŐ SZABÁLYOZÁS
Az időjárásfüggő szabályozás magasabb komfort mellett biztosít költséghatékonyabb üzemelést. Az elektronika a külső hőmérséklet függvényében változtatja a kazánvíz-hőmérsékletet, így energiát takarít meg és magasabb komfortot biztosít.
LEHETŐSÉG TÖBBKAZÁNOS RENDSZER KIÉPÍTÉSÉRE
A VICTRIX Pro készülékek az Immergas kaszkád és zóna szabályozója (opcionális) segítségével képesek többkazános (kaszkád, maximum 8 készülékig) rendszerben is együttműködni, így akár több, mint 900 kW hőteljesítményt nyújtva.
KONDENZÁCIÓS TECHNOLÓGIA
Az égéstermék rejtett hőjének (vízgőz tartalmának) kihasználása (kondenzációja) révén ugyanannyi energiát, mint a hagyományos, nem kondenzációs készülékek, kevesebb gáz eltüzelésével képesek leadni. A jobb tüzeléstechnikai hatásfok révén nem csak energiát takarít meg, hanem a környezetet is kevésbé terheli.
ARÁNYOS 0-10 V SZABÁLYOZÁSI LEHETŐSÉG
Az analóg bemeneten keresztül 0-10 V arányos szabályozással lehetőség van vagy a teljesítmény, vagy az előremenő fűtővíz hőmérséklet szabályzására.
"EASY CASCADE" TÖBBKAZÁNOS ÜZEMMÓD
Amennyiben legfeljebb két egyforma teljesítményű VICTRIX Pro készülék működik egy rendszerben, nincs szükség az Immergas kaszkád és zóna szabályozóra a kazánok vezérléséhez. Az Easy Cascade rendszernek köszönhetően ilyen összeállításban elegendő a kazánok saját, beépített vezérlésére hagyatkozni!
IPX5D ELEKTROMOS VÉDETTSÉG
Magas páratartalmú és fröccsenő vizes környezetben is biztosítja a készülék biztonságos működését.
|
Névleges hőterhelés |
kW |
75,3 |
|
Minimális hőterhelés |
kW |
7,6 |
|
Névleges hőteljesítmény @ 50/30°C |
kW |
80,3 |
| Névleges hőteljesítmény @ 80/60°C | kW | 73,0 |
|
Minimális hőteljesítmény @ 50/30°C |
kW |
8,1 |
|
Minimális hőteljesítmény@ 80/60°C |
kW |
7,2 |
|
Hatásfok teljes terhelésnél (80/60°C) |
% |
97,0 |
|
Hatásfok minimális terhelésnél (80/60°C) |
% |
94,8 |
|
Hatásfok teljes terhelésnél (50/30°C) |
% |
106,6 |
|
Hatásfok minimális terhelésnél (50/30°C) |
% |
106,9 |
|
Hatásfok teljes terhelésnél (40/30°C) |
% |
107,3 |
|
Hatásfok minimális terhelésnél (40/30°C) |
% |
107,2 |
|
Engedélyezett égéstermékelvezető/levegőbevezető rendszer |
C1, C3, C6, B2, B3, B5 |
|
Fűtési kör jellemzői
|
Fűtési előremenő hőmérséklet-tartomány (radiátoros / felületfűtéses) |
°C |
20 – 85 |
|
Maximális kazánvíz hőmérséklet |
°C |
90 |
|
Maximális üzemi nyomás |
bar |
4,4 |
|
Keringetőszivattyú emelőmagassága (1000 l/h) |
kPa (vom) |
81,4 (8,30) |
Gázellátás
|
Csatlakozási nyomás földgáz esetén |
mbar |
20 |
|
Tüzelőanyag (G20) fogyasztás min/max |
m3/h |
0,80 / 7,96 |
Egyéb jellemzők
|
Hálózati feszültség |
V/Hz |
230/50 |
|
Névleges áramfelvétel |
A |
1,50 |
|
Névleges elektromos teljesítmény |
W |
195 |
|
Ventilátor teljesítményigénye |
W |
100 |
|
Ventilátor szállító nyomása névleges teljesítményen, C13 típusú elvezetés esetén |
Pa |
305 |
|
Ventilátor szállító nyomása minimális teljesítményen, C13 típusú elvezetés esetén |
Pa |
112 |
|
Ventilátor szállító nyomása névleges teljesítményen, B23P típusú elvezetés esetén |
Pa |
230 |
|
Ventilátor szállító nyomása minimális teljesítményen, B23P típusú elvezetés esetén |
Pa |
6 |
|
Keringetőszivattyú teljesítményigénye |
W |
82 |
|
Elektromos védettség |
IP |
X5D |
|
Kazánvíz térfogat |
liter |
4,0 |
|
Teljes tömeg (víz nélkül) |
kg |
81,0 |
Paraméterek
| Elektromos védettség | IPX5D |
| Hatásfok (%) | 91% |
