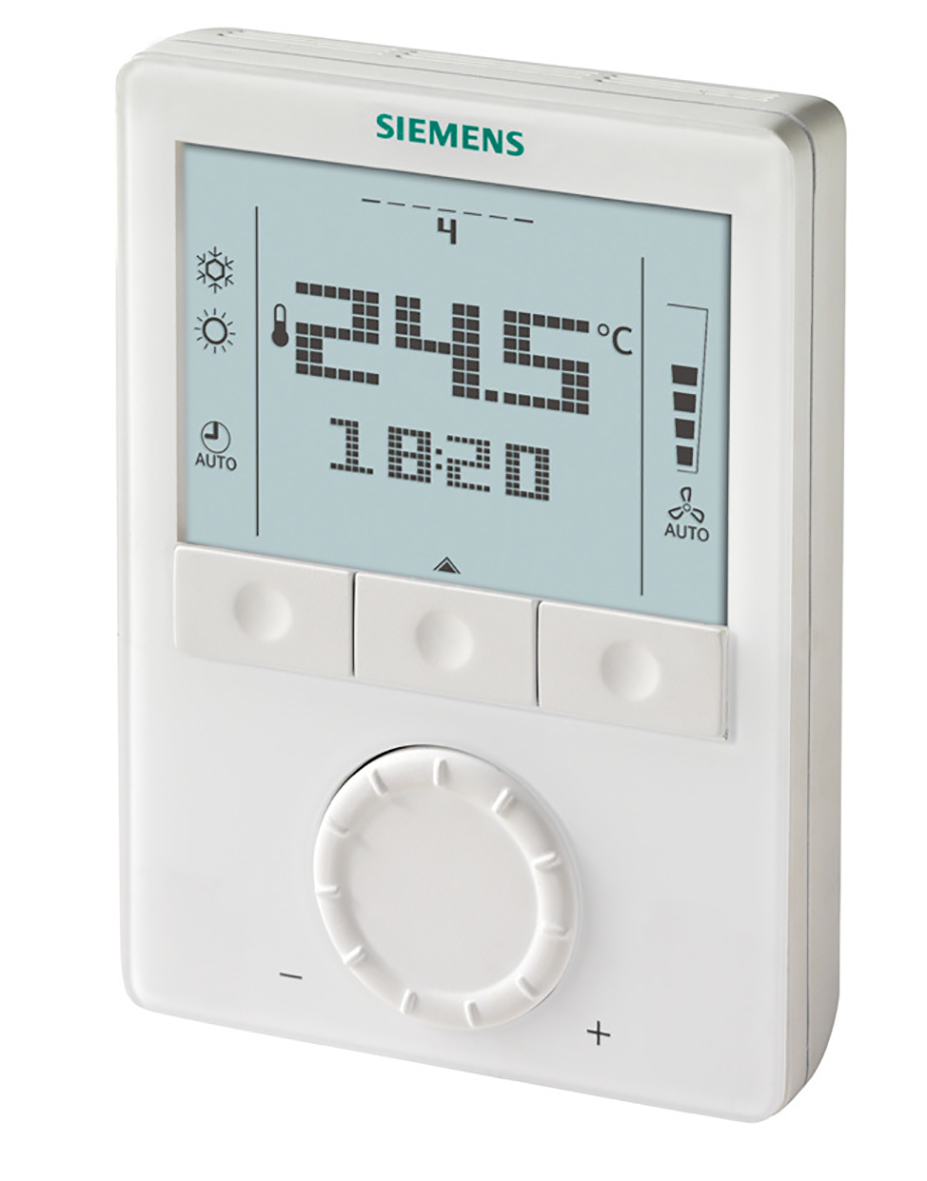

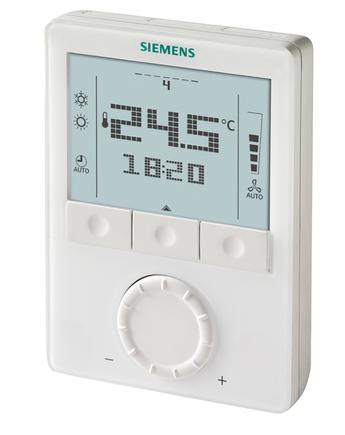

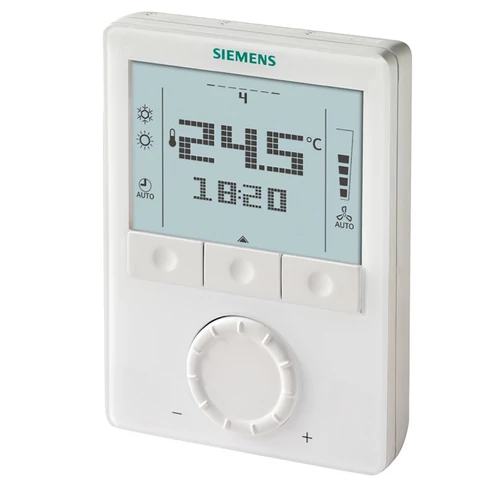

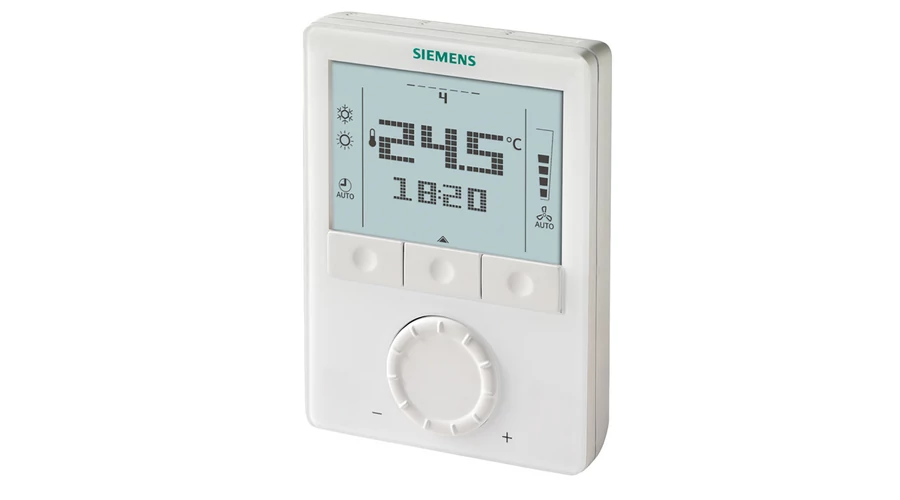

Siemens RDG100 fan-coil helyiség termosztát

RDG100 fan-coil helyiség termosztát

LCD kijelző
Fan-coil alkalmazásokhoz
Univerzális alkalmazásokhoz
DX típusú kompresszoros alkalmazásokhoz


RDG100.. AC 230 V tápfeszültségű, ON/OFF, 3-pont. vagy PWM kimenetekkel
Működési módok: Komfort, Energiatakarékos és Védelem (Készenlét)
• Automatikus vagy manuális ventilátorszabályozás
3 multifunkcionális bemenet kártya-kontaktushoz, külső érzékelőhöz, stb.
• Automatikus vagy manuális fűtés/hűtés átváltás
• Állítható üzembehelyezési és szabályozási paraméterek
• Minimum és maximum hőmérséklet korlátozás
• Háttérvilágított kijelző

A helyiségtermosztátok az alábbi rendszerekhez alkalmazhatók:
Fan coil eszközök ON/OFF (BE/KI) vagy modulációs szabályozó kimeneteken
keresztül:
• 2-csöves rendszer
• 2- csöves rendszer elektromos fűtővel
• 2- csöves rendszer és radiátoros / padlófűtés
• 4- csöves rendszer
• 4- csöves rendszer elektromos fűtővel
• 2-fokozatú fűtési vagy hűtési rendszer
Hűtött / fűtött mennyezetek (vagy radiátorok) ON/OFF (BE/KI) vagy modulációs
szabályozó kimeneteken keresztül:
• Hűtött / fűtött mennyezet
• Hűtött / fűtött mennyezet elektromos fűtővel
• Hűtött / fűtött mennyezet és radiátoros / padlófűtés
• Hűtött / fűtött mennyezet, 2-fokozatú hűtés vagy fűtés
Hőszivattyúk DX típusú rendszerekben:
• 1-fokozatú kompresszor fűtésre vagy hűtésre
• 1- fokozatú kompresszor fűtésre vagy hűtésre elektromos fűtővel
• 1- fokozatú kompresszor fűtésre vagy hűtésre és radiátoros / padlófűtés
• 1- fokozatú kompresszor fűtésre vagy hűtésre visszatérő szeleppel
• 2- fokozatú kompresszor fűtésre vagy hűtésre
Funkciók
• Helyiséghőmérséklet fenntartása a beépített hőmérsékletérzékelő vagy külső
hőmérsékletérzékelő / visszatérő léghőmérséklet érzékelő jele alapján
• Automatikus vagy manuális átváltás a fűtés és hűtés mód között
• Alkalmazások kiválasztása DIP kapcsolók segítségével
• Működési mód kiválasztása a készüléken található kiválasztó gomb segítségével
• Egy- vagy 3-fokozatú illetve DC 0…10 V-os ventilátorszabályozás (automatikus vagy
manuális)
• Helyiséghőmérséklet vagy beállított érték kijelzése °C és/vagy °F-ben
• Minimum és maximum hőmérséklet korlátozás
• Billentyűzár (automatikus vagy manuális)
• Három multifunkcionális bemenet, szabadon kiválasztható:
– Működési mód váltó kontaktus (kártya-kontaktus, ablak-kontaktus, stb)
– Automatikus fűtés/hűtés átkapcsoló érzékelő
– Külső helyiséghőmérséklet érzékelő vagy visszatérő léghőmérséklet érzékelő
– Harmatpont érzékelő
– Elektromos fűtő engedélyezés
– Hiba bemenet
• Kiegészítő ventilátorszabályozási funkciók, pl. ventilátor megjáratás, ventilátor
indítás, fűtéstől/hűtéstől függő ventilátorműködés, ventilátor indítás késleltetése a
rendszerben ON / OFF szabályozással
• Tisztítási funkció 2-járatú szeleppel összekapcsolva a rendszerben automatikus
fűtés/hűtés átváltással
• Ventilátorszűrő tisztításra emlékeztető funkció
• Padlófűtés hőmérséklet korlátozása
• Üzembehelyezési és szabályozási paraméterek gyári értékeinek visszatöltése
